MASW / VS30 en Morelia: Velocidad de Ondas de Corte para Clasificación Sísmica

Confianza técnica respaldada por datos.

CONOCER MÁS

Morelia se asienta sobre una cuenca aluvial con más de 1,2 millones de habitantes, donde la profundidad del basamento rocoso varía drásticamente entre el centro histórico y las laderas del sur. El estudio MASW / VS30 (velocidad de ondas de corte) se ha vuelto indispensable para clasificar el tipo de sitio según los criterios NEHRP y ASCE 7, especialmente tras sismos como el de 1985 que evidenciaron la amplificación diferencial en suelos lacustres y aluviales. Con esta técnica sísmica de superficie, obtenemos el perfil unidimensional de velocidad de ondas de corte hasta profundidades de 30 metros sin necesidad de perforación, lo que reduce tiempos en obra y permite planificar cimentaciones sísmicas más seguras. Antes de diseñar la estructura conviene complementar con un estudio de mecánica de suelos para correlacionar los estratos, o aplicar microtremores HVSR cuando se requiere la frecuencia fundamental del depósito.

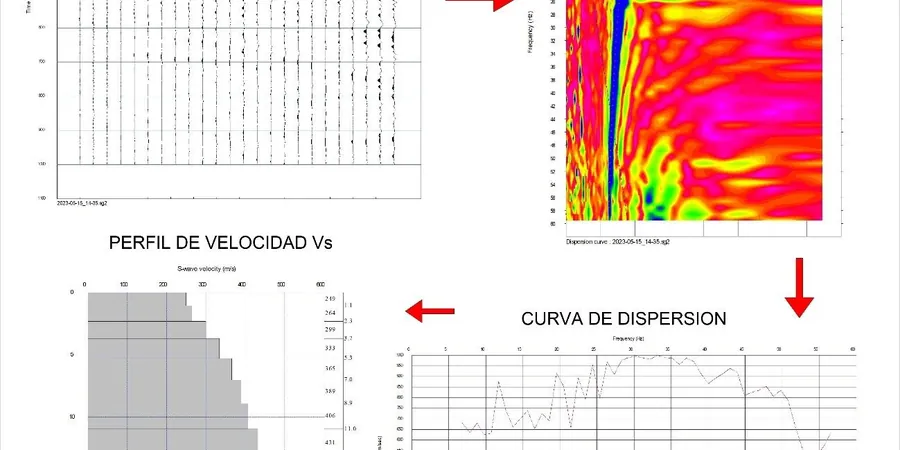

Imagen ilustrativa de Masw vs30 en Morelia
El VS30 en Morelia puede variar entre 180 m/s en zonas lacustres y 600 m/s en laderas basálticas, cambiando la categoría sísmica del sitio.

Nuestras áreas de servicio

Metodología y alcance

Un error frecuente entre las constructoras en Morelia es asumir que toda la ciudad tiene el mismo perfil de suelo, cuando en realidad barrios como la Colonia Independencia presentan arcillas lacustres blandas, mientras que hacia Tarímbaro dominan limos arenosos con mayor velocidad de corte. Si no se determina correctamente el VS30, se corre el riesgo de clasificar erróneamente el sitio (ej. tipo C en vez de E) y subestimar las aceleraciones sísmicas de diseño. El perfil de velocidad de ondas de corte se obtiene mediante:
  • Generación de ondas superficiales con martillo instrumentado de 10 kg.
  • Registro con geófonos de 4.5 Hz en arreglo lineal de 24 canales.
  • Procesamiento por transformada f-k y curva de dispersión.
Complementamos el análisis con resistividad eléctrica SEV cuando se necesita correlacionar estratos de baja velocidad con contenido de humedad.
Imagen técnica — Morelia

Consideraciones locales

En la zona lacustre de la Colonia Ventura Puente, los valores de VS30 rondan los 200 m/s, clasificando el sitio como tipo E (suelo blando), mientras que en la zona de la Universidad Michoacana, sobre laderas de toba volcánica, el VS30 supera los 500 m/s (tipo C). Ignorar esta diferencia puede llevar a diseñar una losa de cimentación con factores de amplificación sísmica subestimados, provocando agrietamientos diferenciales o incluso colapso en un evento sísmico moderado. El estudio MASW en Morelia permite a los ingenieros estructurales ajustar el espectro de diseño del sitio, optimizando el acero de refuerzo sin sacrificar seguridad.

¿Necesita una evaluación geotécnica?

Respuesta en menos de 24h.

Email: contacto@mecanicadesuelos.sbs

Normativa aplicable

NMX-C-487-ONNCCE/D4428M: Método de prueba estándar para perfiles de velocidad de ondas de corte con arreglo superficial, NEHRP Recommended Provisions (FEMA P-750): Clasificación de sitios según VS30, ASCE 7-16 Tabla 20.3-1: Categorías de sitio sísmico basadas en VS30, NOM-001-SEDE-2012: Instalaciones eléctricas (apéndice sísmico, referencias a VS30)

Parámetros técnicos

ParámetroValor típico
Rango de profundidad de investigación0 a 30 m (perfil continuo)
Resolución vertical típica1 a 2 m en los primeros 15 m
Frecuencia de geófonos4.5 Hz
Arreglo de receptores24 canales, espaciado 2 a 5 m
Fuente de energíaMartillo instrumentado de 10 kg
Velocidad de ondas de corte (Vs)Vs30 promedio de los 30 m superiores
Norma de referenciaNMX-C-487-ONNCCE / ASCE 7-16 Tabla 20.3-1

Preguntas frecuentes

¿Cuánto cuesta un estudio MASW / VS30 en Morelia?

El costo referencial para un perfil MASW 1D en Morelia se encuentra entre MX$11.170 y MX$23.810, dependiendo del número de líneas, la accesibilidad del terreno y la profundidad requerida. El precio incluye adquisición en campo, procesamiento de datos e informe de clasificación sísmica.

¿En qué se diferencia el MASW de un estudio de microtremores (HVSR)?

El MASW utiliza una fuente activa (martillo) y proporciona un perfil de velocidad de ondas de corte por profundidad, mientras que el HVSR mide la relación espectral H/V del ruido ambiental para obtener la frecuencia fundamental del depósito. Ambos son complementarios: el MASW da la rigidez del suelo, el HVSR la frecuencia de amplificación.

¿Para qué tipo de proyectos en Morelia es obligatorio el cálculo de VS30?

El VS30 es requerido por la mayoría de los reglamentos de construcción para edificios de más de 4 niveles, puentes, hospitales y escuelas. En Morelia, la Secretaría de Desarrollo Urbano y Obras Públicas exige la clasificación sísmica del sitio para proyectos con altura mayor a 15 m o en zonas de suelo blando identificadas en el atlas de riesgos municipal.
