Diseño con geoceldas para estabilización de suelos en Morelia

Confianza técnica respaldada por datos.

CONOCER MÁS

En Morelia, el contraste entre suelos es marcado. Mientras que en la zona de Altozano el terreno presenta depósitos volcánicos arenosos y limos de baja plasticidad, hacia el centro histórico y el borde del lago de Cuitzeo encontramos arcillas expansivas y suelos lacustres de alta compressibilidad. Esta variabilidad exige soluciones adaptativas para la estabilización de taludes y plataformas. El diseño con geoceldas permite confinar el suelo granular o vegetal en celdas tridimensionales, distribuyendo cargas verticales y reduciendo la erosión superficial. En laderas de Santa María de Guido o en los accesos a la autopista Siglo XXI, este sistema evita el deslizamiento del material de relleno sin recurrir a muros de concreto masivos. Antes de definir la geometría de la geocelda, es necesario complementar con un estudio de clasificación de suelos que determine el índice de plasticidad y la granulometría del material de confinamiento.

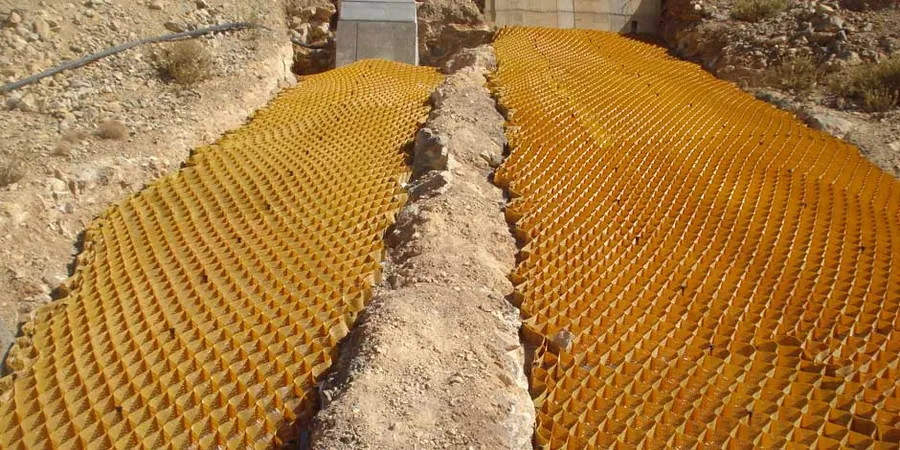

Imagen ilustrativa de Geoceldas en Morelia
El diseño con geoceldas reduce la erosión superficial en taludes de Morelia hasta un 80% comparado con cubiertas vegetales sin confinamiento.

Nuestras áreas de servicio

Metodología y alcance

Las geoceldas que instalamos en Morelia son paneles de polietileno de alta densidad (HDPE) soldados en forma de panal, con alturas que van de 75 a 200 mm. Se despliegan en obra como una manta expandible y se rellenan con grava, arena, concreto o suelo vegetal compactado en capas. La clave está en la compatibilidad con el material de relleno: si el suelo local es limo-arenoso de baja cohesión, la celda debe tener un tamaño de apertura que evite la fuga de finos. Por eso, antes de especificar el tipo de geocelda, realizamos un ensayo de corte directo en laboratorio o un triaxial consolidado no drenado para obtener la resistencia al corte del relleno propuesto. El proceso en terreno incluye:
  • Nivelación y compactación de la subrasante
  • Anclaje perimetral con estacas de acero de 40 cm
  • Expandido y fijación de los paneles
  • Relleno controlado por capas de 20-30 cm con compactación al 95% Proctor
Esta metodología permite que el sistema funcione como una losa flexible que absorbe asentamientos diferenciales.
Imagen técnica — Morelia

Consideraciones locales

En Morelia, una de las fallas más comunes que vemos en campo es la erosión laminar en taludes de terraplenes sin protección. El agua pluvial, concentrada en las lluvias de julio a septiembre, socava la base del relleno y provoca grietas de tensión. Si además el suelo de fundación es arcilla expansiva, el agua infiltrada genera hinchamiento diferencial que rompe la estructura de la geocelda si no se diseñó con junta de expansión. Para mitigar esto, siempre recomendamos instalar un geotextil separador entre la subrasante y la geocelda, y colocar drenes franceses en la corona del talud. Otro riesgo es el uso de relleno con finos plásticos: las arcillas tipo CH de la zona lacustre no confinan bien dentro de las celdas y pueden licuarse bajo carga cíclica.

¿Necesita una evaluación geotécnica?

Respuesta en menos de 24h.

Email: contacto@mecanicadesuelos.sbs

Normativa aplicable

NMX-C-ONNCCE (propiedades de tensión de plásticos), NMX-C-ONNCCE (ensayo de resistencia de juntas soldadas en geoceldas), NOM-001-CONAGUA-2011 (control de erosión en obras hidráulicas), FHWA NHI-07-092 (diseño de muros de suelo reforzado con geosintéticos)

Parámetros técnicos

ParámetroValor típico
Altura de celda75, 100, 150 o 200 mm
Tamaño de apertura (expandido)250 x 250 mm a 400 x 400 mm
Material del panelPolietileno de alta densidad (HDPE) con estabilizador UV
Resistencia a la tensión de la soldaduraMínimo 21 N/mm según NMX-C-ONNCCE
Capacidad de carga del sistema confinadoDepende del relleno; típicamente 200-400 kPa en grava bien graduada

Preguntas frecuentes

¿Cuánto cuesta el diseño con geoceldas en Morelia?

El rango referencial para un diseño con geoceldas en Morelia es de MX$7.290 a MX$19.640, dependiendo del área a tratar, la altura de celda y la complejidad del talud. Incluye el análisis de estabilidad, los planos de instalación y la especificación del material de relleno. Para proyectos de más de 500 m2 el precio unitario baja.

¿Qué tipo de relleno es recomendable para geoceldas en suelos de Morelia?

Lo ideal es usar grava bien graduada (GW) o arena limosa con menos del 15% de finos. En zonas de arcilla expansiva como la colonia Ventura Puente, se recomienda relleno granular con un contenido de humedad óptimo (alrededor del 8%) para evitar hinchamiento. Si el relleno es suelo vegetal, debe mezclarse con cal o cemento para mejorar su resistencia.

¿Cuánto dura una geocelda instalada en exterior?

Con estabilizador UV, las geoceldas de HDPE tienen una vida útil de 20 a 30 años en condiciones de intemperie en Morelia. La radiación solar promedio de 5.5 kWh/m2/día acelera la degradación si no se protege con capa de suelo o concreto. Recomendamos cubrir la geocelda con al menos 5 cm de material de relleno para asegurar esa durabilidad.

¿Se puede instalar geoceldas sobre taludes con pendiente mayor a 45 grados?

Sí, pero requiere anclaje mecánico adicional. Para pendientes superiores a 45 grados, fijamos estacas de acero de 60 cm cada 30 cm en la dirección de la máxima pendiente. En taludes de más de 60 grados, combinamos la geocelda con malla de alambre o georred para evitar deslizamiento del panel antes del relleno.
